A busca por precisão absoluta e desempenho confiável nos sistemas industriais tem impulsionado a adoção de tecnologias avançadas de transmissão de movimento.
Nesse cenário, o Redutor harmônico HIWIN se destaca como uma solução de alto nível para aplicações que exigem controle preciso, alta eficiência e excelente densidade de torque em espaços compactos.
Baseado na tecnologia strain wave gear (engrenagem por deformação elástica), o redutor harmônico rompe com os conceitos tradicionais de transmissão mecânica, oferecendo vantagens que não podem ser alcançadas por sistemas convencionais.
O Redutor harmônico HIWIN é um dispositivo de redução mecânica projetado para transmitir movimento rotacional com altíssima precisão. Diferente das engrenagens tradicionais, ele utiliza um princípio baseado na deformação controlada de um componente metálico flexível para gerar movimento.
Esse sistema permite:
🟢 Eliminação da folga mecânica (backlash zero) 🟢 Alta precisão angular 🟢 Movimento suave e contínuo 🟢 Excelente repetibilidade
Essas características tornam o redutor ideal para aplicações críticas.
Tecnologia strain wave gear: o diferencial do sistema
A base do Redutor harmônico HIWIN está na tecnologia strain wave gear, que utiliza três componentes principais para funcionar.
🟢 Gerador de onda (wave generator) 🟢 Engrenagem flexível (flexspline) 🟢 Engrenagem rígida (circular spline)
O funcionamento ocorre a partir da deformação elástica da engrenagem flexível, permitindo o contato progressivo entre os dentes. Esse processo resulta em uma transmissão extremamente precisa e eficiente.
Além disso, cerca de 30% dos dentes permanecem engrenados simultaneamente, o que distribui melhor as cargas e aumenta a estabilidade do sistema.

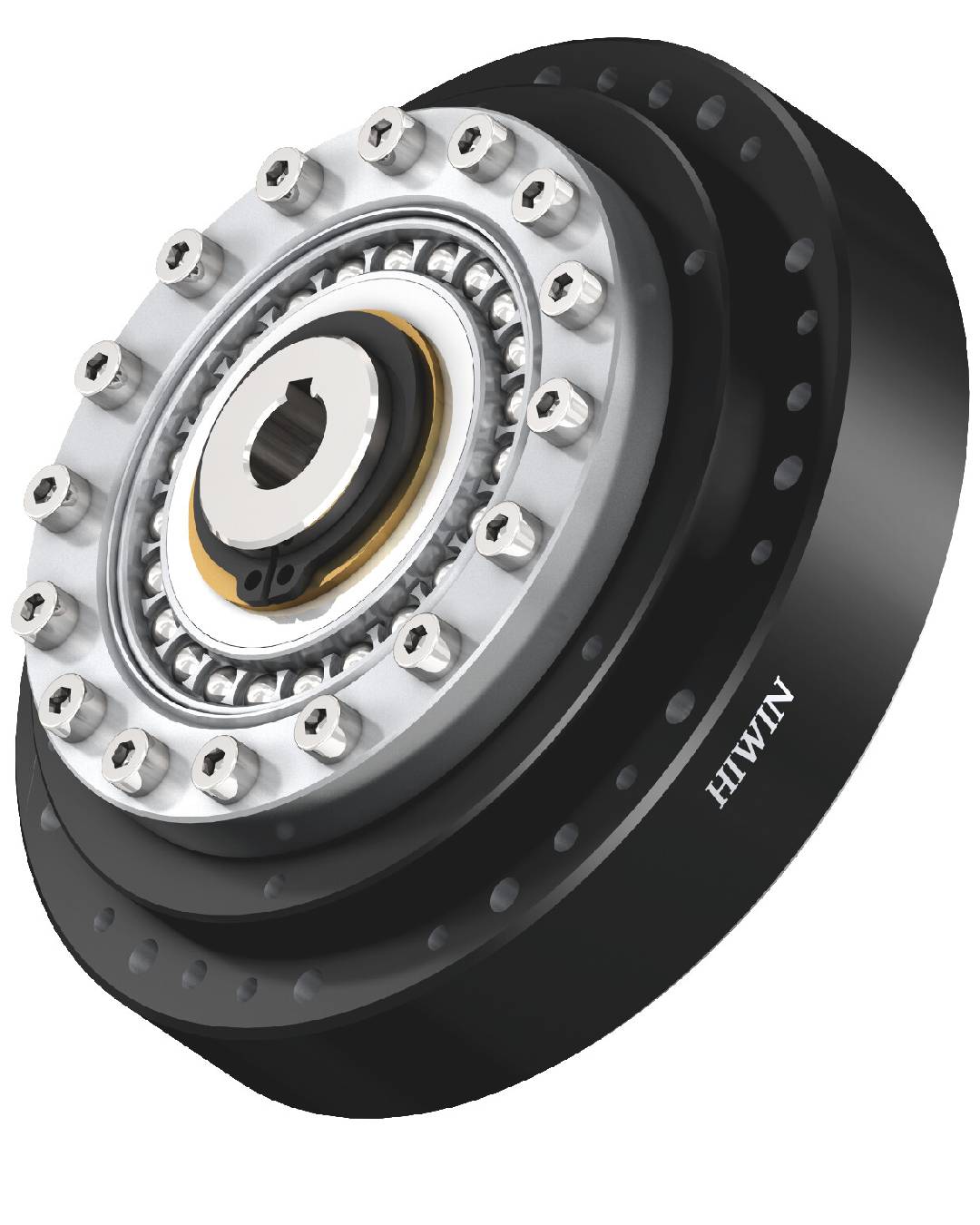

Descrição técnica do strain wave gear DATORKER® HIWIN
O DATORKER® Strain Wave Gear da HIWIN é um sistema de redução de movimento de alta precisão, desenvolvido para aplicações que exigem controle extremamente preciso, alta rigidez torsional e compactação mecânica. Seu funcionamento é baseado em três componentes principais: wave generator, flex spline e circular spline, que trabalham de forma sincronizada para reduzir velocidade e aumentar torque com elevada eficiência.
Projetado para ambientes industriais exigentes, o sistema se destaca por oferecer zero backlash (folga mecânica), garantindo posicionamento preciso e repetibilidade consistente em aplicações críticas como robótica e automação avançada.
Entre as principais características técnicas, destacam-se:
Alta precisão angular (inferior a 1 arc-min)
Alta rigidez torsional, ideal para cargas dinâmicas
Baixo torque de partida, reduzindo esforço inicial do sistema
Estrutura compacta e leve, com redução de até 50% em comparação a sistemas convencionais
Relações de redução elevadas (entre 50:1 e 160:1 em um único estágio)
Operação com alta eficiência e estabilidade
O sistema também apresenta elevada capacidade estrutural, sendo projetado para suportar:
Cargas axiais e radiais elevadas
Altos momentos de inclinação (tilting moment)
Aplicações com necessidade de alto torque em espaços reduzidos
Outro diferencial importante é a versatilidade de configuração, com opções que incluem:
Eixo sólido ou eixo oco (hollow shaft)
Modelos com rolamentos cruzados integrados
Versões seladas ou semi-seladas
Integração com servo motores, formando unidades compactas prontas para uso
Amplamente utilizado em setores como robótica, semicondutores, máquinas CNC e automação industrial, o DATORKER® se posiciona como uma solução de alto desempenho para aplicações que exigem precisão absoluta, repetibilidade e confiabilidade contínua.
Alta precisão de posicionamento
Um dos principais diferenciais do Redutor harmônico HIWIN é sua capacidade de oferecer precisão elevada em movimentos rotacionais.
🟢 Precisão angular extremamente alta 🟢 Repetibilidade consistente 🟢 Movimentos suaves e controlados 🟢 Ideal para aplicações micrométricas
O Redutor harmônico HIWIN é amplamente utilizado em aplicações que exigem precisão e confiabilidade.
🟢 Braços robóticos industriais 🟢 Equipamentos para semicondutores 🟢 Máquinas CNC de alta precisão 🟢 Sistemas de inspeção óptica 🟢 Equipamentos de automação industrial
Essas aplicações exigem controle rigoroso de movimento.
Benefícios para máquinas industriais
A utilização do Redutor harmônico HIWIN traz ganhos significativos para o desempenho das máquinas.
🟢 Maior precisão nos processos 🟢 Redução de falhas mecânicas 🟢 Aumento da vida útil dos equipamentos 🟢 Menor necessidade de manutenção
Esses fatores impactam diretamente a produtividade.
Versatilidade e variedade de configurações
A linha DATORKER® da HIWIN oferece diferentes modelos para atender diversas aplicações.
🟢 Diferentes tamanhos e formatos 🟢 Várias relações de redução disponíveis 🟢 Compatibilidade com diversos sistemas 🟢 Facilidade de adaptação a projetos
Essa flexibilidade permite atender múltiplos segmentos industriais.
Contribuição para a manufatura moderna
O Redutor harmônico HIWIN desempenha um papel importante na evolução da automação industrial. Sua capacidade de oferecer alta precisão, eficiência e confiabilidade o torna um componente essencial para máquinas modernas.
Ao reduzir perdas de energia e melhorar o desempenho dos sistemas, essa tecnologia contribui diretamente para processos mais eficientes e sustentáveis.
Uma solução estratégica para alta performance
Em um ambiente industrial cada vez mais competitivo, investir em tecnologias que garantam precisão e eficiência é fundamental. O Redutor harmônico HIWIN se consolida como uma solução de alto desempenho, capaz de atender às demandas mais exigentes da automação moderna.
Para aplicações que exigem controle absoluto de movimento, confiabilidade e durabilidade, essa tecnologia representa uma escolha segura e estratégica, elevando o padrão de qualidade e produtividade dos sistemas industriais.
