Se você trabalha com automação industrial, usinagem de precisão ou projetos de engenharia mecânica, certamente já ouviu falar em trilhos lineares. Esses componentes são essenciais em sistemas de movimentação que exigem precisão, repetibilidade e suavidade. Mas afinal, o que são trilhos lineares, como funcionam e por que são tão importantes em aplicações industriais?
Neste artigo, vamos explorar em detalhes o conceito de trilhos lineares, suas aplicações, tipos, vantagens e como escolher o modelo ideal para seu projeto.
Como funciona trilhos lineares?

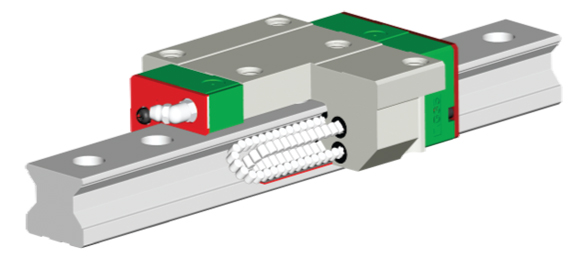

Trilhos lineares são guias mecânicas projetadas para permitir o movimento retilíneo preciso de um objeto, geralmente com o mínimo de atrito e folga. Eles são compostos por dois elementos principais:
Trilho (ou guia linear): Uma barra metálica com perfil retificado, que serve como base de movimentação.
Bloco (ou carro): Um componente que desliza ao longo do trilho, geralmente com recirculação de esferas ou rolos no interior, permitindo deslocamento suave e preciso.
Esse conjunto é utilizado para garantir movimentos lineares com alto grau de exatidão, sendo ideal para máquinas CNC, impressoras 3D, sistemas de inspeção e linhas automatizadas.
Você pode ver visualmente o funcionamento e a construção desses componentes no vídeo a seguir:
Princípios de funcionamento:
As esferas ou roletes internos no bloco reduzem o atrito ao rolar sobre o trilho.
O design pré-carga elimina folgas, aumentando a rigidez do sistema.
O alinhamento entre o trilho e o carro garante repetibilidade milimétrica.
Benefícios e vantagens
Os trilhos lineares são amplamente utilizados devido à sua precisão e versatilidade. Veja abaixo os principais benefícios:
Alta precisão de posicionamento: Ideal para sistemas que exigem repetibilidade e controle dimensional.
Baixo atrito: O movimento é suave, silencioso e requer menor força motriz.
Maior rigidez: Capaz de suportar altas cargas com mínima deformação.
Durabilidade: Vida útil prolongada mesmo em ambientes industriais exigentes.
Instalação modular: Fácil integração em diferentes projetos e aplicações.
Redução de manutenção: Muitos modelos são vedados e lubrificados de fábrica.
Essas vantagens tornam os trilhos lineares uma escolha confiável para aplicações que exigem controle exato do movimento linear.
Como escolher o melhor
Ao escolher trilhos lineares para sua aplicação, é importante levar em consideração os seguintes fatores:
Tipo de carga: Cargas leves podem usar trilhos menores, enquanto cargas pesadas exigem guias mais robustas.
Precisão exigida: Aplicações metrológicas ou de usinagem de precisão requerem trilhos de alta precisão e pré-carga.
Velocidade de operação: Trilhos com menor atrito são ideais para movimentos rápidos e repetitivos.
Ambiente de operação: Ambientes com poeira, umidade ou alta temperatura podem exigir modelos vedados e com proteção extra.
Espaço disponível: Verifique o comprimento do curso e a altura do sistema.
Compatibilidade com outros componentes: Trilhos devem se integrar bem com fusos de esferas, atuadores e estruturas existentes.
Facilidade de instalação e reposição: Trilhos com padrões universais facilitam manutenção e upgrades.
Aplicações na indústria
Os trilhos lineares estão presentes em diversos setores industriais, com aplicações como:
Máquinas CNC e centros de usinagem
Impressoras 3D industriais e sistemas de prototipagem
Equipamentos de inspeção óptica e metrologia
Sistemas automatizados de montagem e embalagem
Robótica industrial e manipuladores cartesianos
Como selecionar o produto ideal
Para selecionar os trilhos lineares corretos, é recomendável seguir estes passos:
Defina os requisitos de carga, velocidade e precisão do seu projeto.
Escolha o tipo de trilho (perfilado, miniatura, pesado, etc.).
Verifique a necessidade de pré-carga ou sistemas de vedação.
Consulte catálogos técnicos de fabricantes confiáveis.
Se possível, utilize software de dimensionamento assistido.
Compare diferentes modelos e consulte especialistas para recomendações técnicas.
Considere o custo-benefício total, incluindo manutenção e durabilidade.
Saber o que são trilhos lineares e como eles funcionam é essencial para qualquer profissional da indústria que trabalha com movimentação de precisão. Esses componentes oferecem alto desempenho, confiabilidade e adaptabilidade para diversas aplicações industriais. Ao considerar corretamente as cargas, exigências do ambiente e características do projeto, é possível garantir um sistema eficiente, durável e seguro.
